擺線泵類型及命名

擺線轉子油泵是一種特殊齒形的內嚙合齒輪泵。

內齒輪（外轉子）與其內側的外齒輪（內轉子）相互咬合旋轉，齒形根據擺線的擺動軌跡成型，因此以其軌跡的學名命名，稱為擺線泵。

優點：結構簡單、尺寸緊湊、噪聲小、運轉平穩、高轉速性能良好等；

缺點：流量脈動大，加工精度要求高。

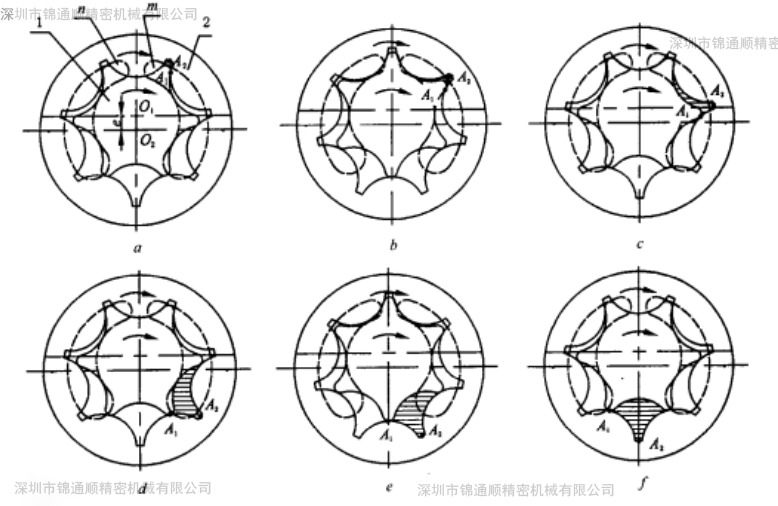

內、外轉子相差一齒,圖1中內轉子為六齒,外轉子為七齒,由于內外轉子是多齒嚙合,這就形成了若干密封容積。當外轉子圍繞中心O2旋轉時,帶動內轉子繞內轉子中心O1作同向旋轉。這時,由內轉子齒頂A1和外轉子齒谷 A2間形成的密封容積C(圖1中虛線部分),隨著轉子的轉動密封容積就逐漸擴大,于是就形成局部真空,油液從配油窗口b被吸入密封腔,至A1′、A2′位置時封閉容積最大,這時吸油完畢。當轉子繼續旋轉時,充滿油液的密封容積便逐漸減小,油液受擠壓,于是通過另一配油窗口a將油排出,至內轉子的另一齒全部和外轉子的齒凹A2全部嚙合時,壓油完畢,內轉子每轉一周,由內轉子齒頂和外轉子齒谷所構成的每個密封容積,完成吸、壓油各一次,當內轉子連續轉動時,即完成了液壓泵的吸排油工作。

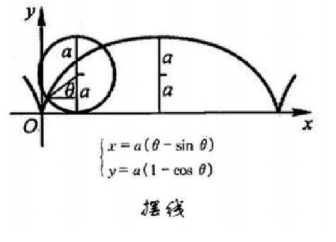

擺線齒輪油泵的外轉子齒形是圓弧,內轉子齒形為短幅外擺線的等距線,故又稱為內嚙合擺線齒輪油泵,也叫轉子泵。

擺線齒輪油泵有許多優點,如結構緊湊,體積小,零件少,轉速可高達1800r/mim,運動平穩,噪聲低,容積效率較高等。缺點是流量脈動大,轉子的制造工藝復雜等,已采用粉末冶金壓制成型。隨著工業技術的發展,擺線潤滑齒輪油泵的應用將會愈來愈廣泛擺線潤滑齒輪油泵可正、反轉,可作液壓馬達用。

擺線泵的主要用途中在不斷地?cái)U(kuò)展也就能夠使得科技的進步有了更好的發展。以上就是關于擺線泵的工作原理、泵結構及用途介紹的全部?jī)?nèi)容，希望上面的內容對您了解擺線泵有所幫助。
